קידוחים אופקיים

י. שגיא תשתיות בע"מ החברה המובילה ביותר בארץ בתחום תשתיות המים, ביוב ואינסטלציה וקידוחים אופקיים לכל מטרה בעלת וותק מקצועי בענף מעל ל - 20 שנה.

קידוח אופקי הינו השחלת צנרת פקסגול מתוך קידוחים וללא צורך בחפירה ושיטה זו מכונה כ "התקנת תשתיות צנרת HDD".

שיטת HDD משמשת למטרות הבאות:

  1. מעבר צנרת תת קרקעית עמוקה, באזורים הרוויים בתשתיות קיימות.
  2. למעבר צנרת תת קרקעית ללא הפרעה לפעילות שוטפות, לחציית כבישים פעילים, לחציית צמתי תחבורה ושטחים ציבורים מפותחים.
  3. חציית כבישים ללא הפרעה תנועה (חסימת כבישים).

לשיטת HDD קיימים יתרונות רבים והם:

  1. ללא הפרעה לתושבים
  2. התקנת צנרת למרחק רב
  3. ביצוע מהיר
  4. ועוד.

ביצוע התהליך מתבצע לפי הסדר הבא:

  • חפירת בורות גישה - עבורכניסה ויציאה של מכשיר הקידוח.
  • ביצוע קידוח אופקי מכווןHDD בין בורות הגישה בעזרת BIT אשר נבחר בהתאם לסוג הקרקע.
  • הרחבת רוחב הקידוח בעזרת:WATER WING BACKREAMER.
  • הזרקת תמיסתBENTONITE.
  • השכבה שנוצרהנדבקת אל דפנות הקידוח למניעת "קריסת עפר" אל תוואי הקידוח, ומייצרת שכבת סיכה "שמנונית" המסייעת בהשחלת הצנרת.
  • במכשיר זה מבצעים מהלך (הלוך וחזור) לאורך כל הקידוח, לווידויהרציפות ברוחבו ואחידותו.
  • כשמוט המקדח נמצא בקצה הקידוח רותמים את קצה הצינור אל מכשיר ההרחבה (WATER WING BACKREAMER) בעזרת המכשיר:SLEEVED PULLER אשר מספק אחיזה אבסולוטית לקצה הצינור ואטימת קצה הצינור בפני חדירת חומר לתוכו.
  • בין המכשיר:SLEEVED PULLER לבין המקדח מרכיבים את המכשיר: CLEVIS TO TAB אשר מספק "מפרק סיבובי" להפרדת התנועה בין המקדח (הנע בתנועה סיבובית) ובין הצינור (הנע בצורה ישרה).
  • ביצוע ההשחלה במשיכה מתבצע באופןשבו מכשיר ההרחבה: (WATER WING BACKREAMER) מלווה את הצינור מלפנים, ומתווה את המהלך תוך שמירה על רוחב הקדח.
  • בקרתהתהליך של משיכת הצנרת דרך הקדח מבוקרת על ידי מעקב אחרי "המאמצים ההידראולים" המופעלים על ידי מכונת הקידוח ובהתאם לנתונים בסיסיים שנמסרו מיצרן הציוד.

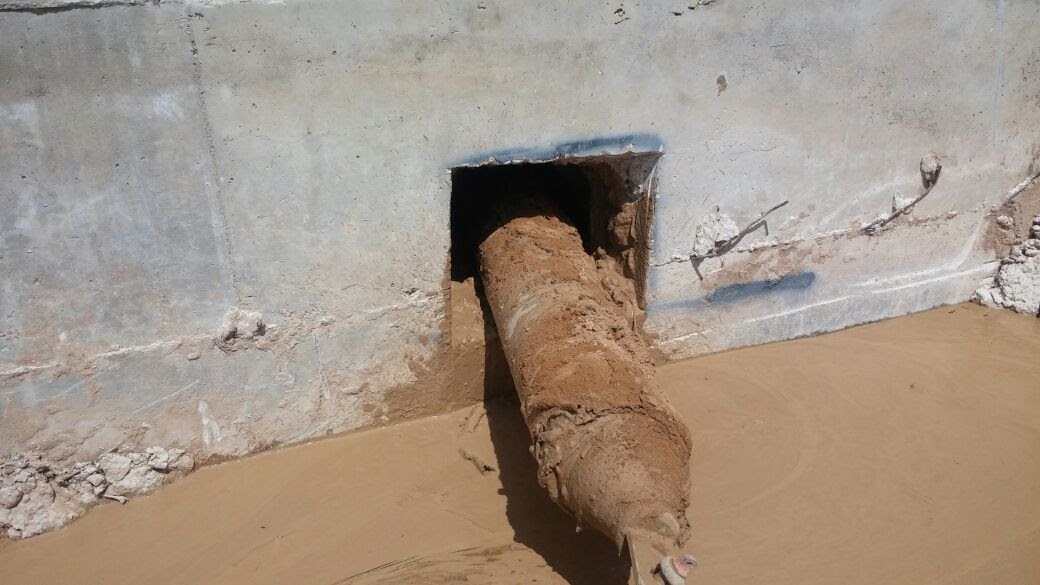

  • לסיום, עם יציאת קצה הצינור מהקדחמבצעים בדיקת תקינות ויזואלית לקוטר הצינור ומצב שריטות (במידה ונגרמו כאלה בפעולת ההשחלה).

תכנון קידוחים אופקיים בשיטת HDD

תכנון קידוחים אופקיים מתבסס על מידע איכותי ואמין, ומאפשר ביצוע פרויקטים ללא נזקים ובהתאם לדרישות הלקוח.

התכנון נעשה על ידי קודחים בעלי ניסיון רב, המודעים לסוגי הכלים לשימוש הפרויקט, מגבלות הקיימות ומאזנים בין תנאי השטח, צרכי המזמין ויכולות ציוד הקידוח.

השירות המוגש ללקוח הינו תכנית קידוחים הכוללת סקר תשתיות תת"ק וחתך לאורך, מפורט ומקצועי המתאר את כל שלבי הקידוח.

תכנון נכון, המתחשב במגבלות הקיימות ובדרישות המזמין, מאפשר ללקוח ולקודח ביצוע ללא תקלות ושינויים במהלך העבודה.

י.שגיא תשתיות מספקת ללקוחותיה פתרון איכותי המאפשר לפיקוח לבצע עבודה רצינית בבחינת הצלחת הקידוח אל מול תכנון.

אנו ב י. שגיא תשתיות בע"מ משתמשים בכלים המתקדמים ביותר בעולם על מנת לספק את הקידוח אופקי הטוב ביותר ללקוחותינו בשילוב הפרעה מינימאלית לעוברים והשבים באזור הפרויקט.





תמונת מכונה JT25

Ditch Witch - Jt 25

אורך קידוח עד כ - 150 מטר בקטרים מ 75 מ"מ ועד כ - 450.

מכונה JT 10

Ditch Witch - Jt 10

אורך קידוח עד כ - 150 מטר בקטרים מ 63 מ"מ ועד כ - 250.

סרטון הדגמה

מעוניין לבצע קידוח אופקי?
